دستگاه شات پینینگ یکی از تجهیزات تخصصی مهندسی سطح است که برای افزایش مقاومت خستگی و بهبود عمر کاری قطعات فلزی مورد استفاده قرار میگیرد. در فرآیند شات پینینگ، ساچمههای کنترلشده با سرعت مشخص به سطح قطعه برخورد کرده و تنشهای پسماند فشاری ایجاد میکنند که میتواند مقاومت قطعه در برابر شروع و گسترش ترکهای خستگی را افزایش دهد.
KM Shot Peening انواع ماشینآلات شات پینینگ صنعتی، اتوماتیک و رباتیک را برای کاربردهای مختلف ارائه میکند. این سیستمها بر اساس هندسه قطعه، ظرفیت تولید، نوع ساچمه، شدت مورد نیاز و الزامات فرآیندی مشتری انتخاب و طراحی میشوند و برای صنایع هوافضا، دفاعی، خودروسازی، انرژی و سایر کاربردهای مهندسی قابل استفاده هستند.
برای آشنایی بیشتر با راهکارهای مهندسی سطح و سایر محصولات، میتوانید از صفحه اصلی KM Shot Peening بازدید کنید. همچنین برای کنترل دقیق فرآیند شات پینینگ، اطلاعات مربوط به Almen Gage (المن گیج) و Almen Strip (نوار آلمن) را مشاهده کنید.
انواع دستگاه شات پینینگ
5ST300-P380/2/15 صنایع: هوافضا، دفاعی، خودروسازی، انرژی

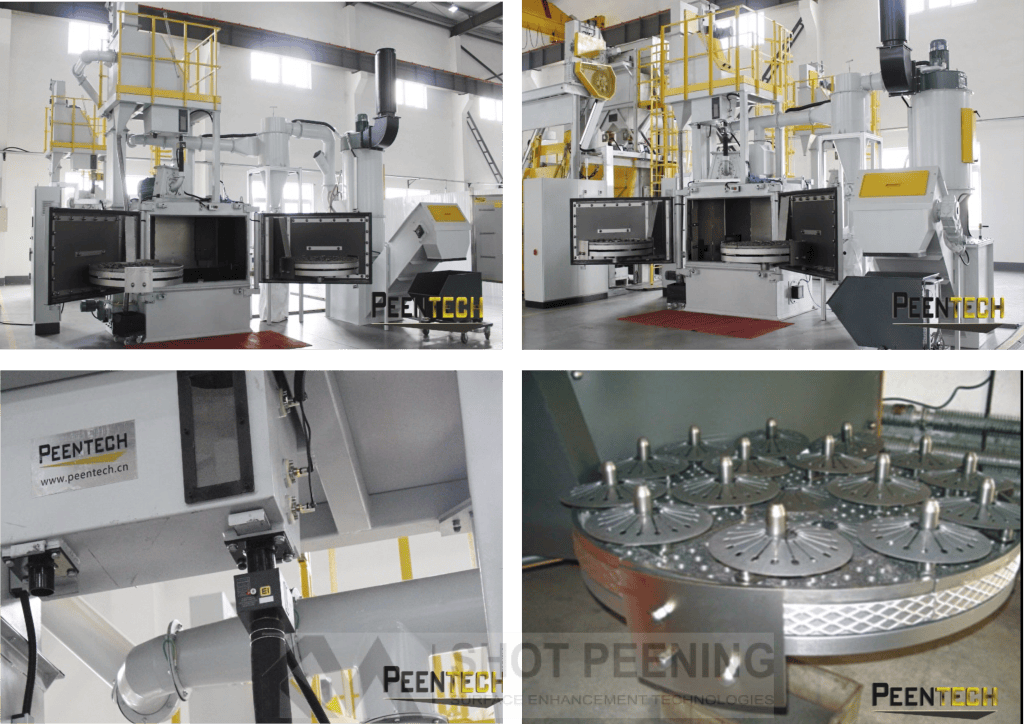

دستگاه شات پینینگ با میز گردان پنجایستگاهی
| موضوع | توضیحات |
|---|---|
| ابعاد تقریبی | 7500 × 3900 × 5600 mm |
| حداکثر قطر قطعه | 300 mm |
| حداکثر ارتفاع قطعه | 600 mm |
| حداکثر ارتفاع شات پینینگ | 300 mm |
| حداکثر وزن روی هر میز | 45 kg |
| ظرفیت فیلتر گرد و غبار | <20 mg/m³ |
| میزان صدا | <80 dB(A) |
| توان مصرفی | 52 kW |
*تمامی مشخصات و دادهها بنا به درخواست مشتری قابل تغییر و طراحی هستند.
12ST250-2G80/8/2x صنایع: هوافضا، دفاعی، خودروسازی، انرژی

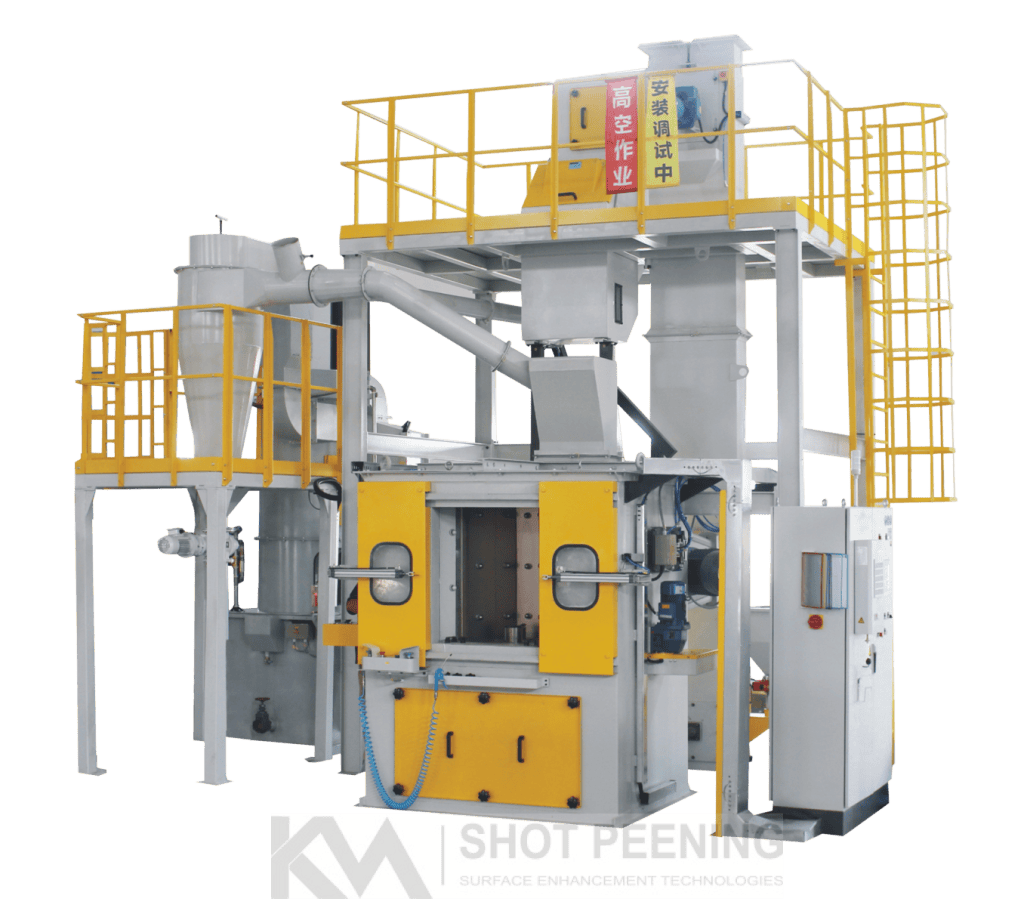

دستگاه شات پینینگ با میز گردان ۱۲ ایستگاهی
| موضوع | توضیحات |
|---|---|
| ابعاد تقریبی | 7000 × 6200 × 5800 mm |
| حداکثر قطر قطعه | 250 mm |
| حداکثر وزن روی هر میز | 30 kg |
| حداکثر ارتفاع قطعه | 250 mm |
| حداکثر ارتفاع شات پینینگ | 250 mm |
| تعداد نازلهای پاشش | 8 عدد |
| دبی شات پینینگ | 1.3–13.5 kg/min |
| فشار شات پینینگ | 0.1–0.7 MPa |
| ظرفیت فیلتر گرد و غبار | <5 mg/m³ |
| میزان صدا | <80 dB(A) |
| توان مصرفی | 17 kW |
| مصرف هوای فشرده | <32 Nm³/min |
*تمامی مشخصات و دادهها بنا به درخواست مشتری قابل تغییر و طراحی هستند.
4RT500-G40/4/2X صنایع: هوافضا، دفاعی، خودروسازی، انرژی

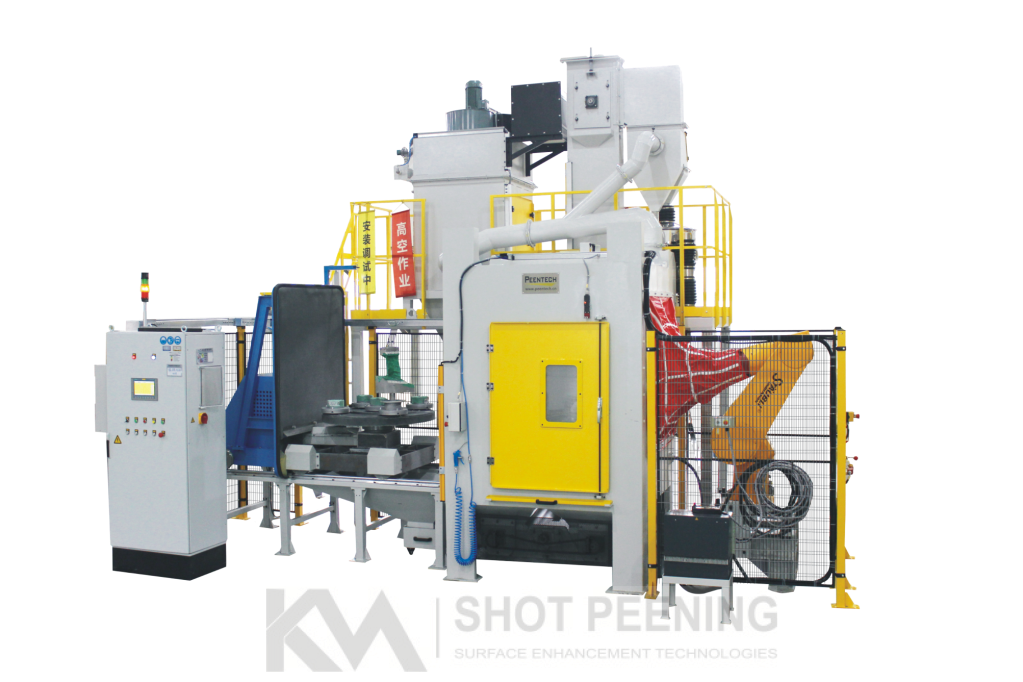

دستگاه شات پینینگ رباتیک با میز گردان
| موضوع | توضیحات |
|---|---|
| ابعاد تقریبی | 4000 × 4750 × 4800 mm |
| حداکثر قطر قطعه | 500 mm |
| حداکثر وزن روی هر میز | 50 kg |
| حداکثر ارتفاع قطعه | 600 mm |
| حداکثر ارتفاع شات پینینگ | 400 mm |
| تعداد نازلها | 4 عدد |
| دبی شات پینینگ | 1.3–13.5 kg/min |
| فشار شات پینینگ | 0.1–0.7 MPa |
| ظرفیت فیلتر گرد و غبار | <5 mg/m³ |
| میزان صدا | <80 dB(A) |
| مصرف هوای فشرده | <16 Nm³/min |
| توان مصرفی | 10 kW |
*تمامی مشخصات و دادهها بنا به درخواست مشتری قابل تغییر و طراحی هستند.
4RT320(250)-G40/4/2X صنایع: هوافضا، دفاعی، خودروسازی، انرژی
دستگاه شات پینینگ با میز گردان و موتور پلهای (Stepper Motor)دستگاه شات پینینگ با میز گردان و موتور پلهای (Stepper Motor)
| موضوع | توضیحات |
|---|---|
| ابعاد تقریبی | 3400 × 4500 × 4300 / 3200 × 3800 × 4500 mm |
| حداکثر قطر قطعه | 320 mm (250 mm) |
| حداکثر وزن روی هر میز | 30 kg (<15 kg) |
| حداکثر ارتفاع قطعه | 600 mm |
| حداکثر ارتفاع شات پینینگ | 400 mm |
| تعداد نازلها | 4 عدد |
| دبی شات پینینگ | 1.3–13.5 kg/min |
| فشار شات پینینگ | 0.1–0.7 MPa |
| ظرفیت فیلتر گرد و غبار | <5 mg/m³ |
| میزان صدا | <80 dB(A) |
| مصرف هوای فشرده | <16 Nm³/min |
| توان مصرفی | 10 kW |
*تمامی مشخصات و دادهها بنا به درخواست مشتری قابل تغییر و طراحی هستند.
MT800-G15/1/R صنایع: هوافضا، دفاعی، خودروسازی، انرژی
دستگاه شات پینینگ رباتیک برای پرهها و دیسکهای توربین
| موضوع | توضیحات |
|---|---|
| ابعاد تقریبی | 5400 × 5500 × 5300 mm |
| حداکثر قطر قطعه | 800 mm |
| حداکثر وزن روی هر میز | 40 kg |
| حداکثر ارتفاع قطعه | 1500 mm |
| حداکثر ارتفاع شات پینینگ | 1100 mm |
| نوع نازل | Venturi & Lance |
| تعداد نازلها | 1 عدد |
| دبی شات پینینگ | 1.3–13.5 kg/min |
| فشار شات پینینگ | 0.1–0.7 MPa |
| ظرفیت فیلتر گرد و غبار | <5 mg/m³ |
| میزان صدا | <80 dB(A) |
| مصرف هوای فشرده | <16 Nm³/min |
| توان مصرفی | 10 kW |
*تمامی مشخصات و دادهها بنا به درخواست مشتری قابل تغییر و طراحی هستند.
4MT12-G15/1/R صنایع: هوافضا، دفاعی، خودروسازی، انرژی
دستگاه شات پینینگ رباتیک برای شفت انتقال قدرت و توپی روتور
| موضوع | توضیحات |
|---|---|
| ابعاد تقریبی | 7400 × 6500 × 7300 mm |
| حداکثر طول قطعه | 2500 mm |
| حداکثر قطر قطعه | 800 mm |
| حداکثر وزن روی هر میز | 40 kg |
| حداکثر ارتفاع قطعه | 1500 mm |
| حداکثر ارتفاع شات پینینگ | 1100 mm |
| تعداد و برند ربات | 1 عدد ABB یا معادل آن |
| تعداد نازلها | 2 عدد |
| نوع نازل | Venturi & Lance |
| دبی شات پینینگ | 1.3–13.5 kg/min |
| فشار شات پینینگ | 0.1–0.7 MPa |
| ظرفیت فیلتر گرد و غبار | <4800 m³ |
| میزان صدا | <80 dB(A) |
| مصرف هوای فشرده | <16 Nm³/min |
| توان مصرفی | 16 kW |
*تمامی مشخصات و دادهها بنا به درخواست مشتری قابل تغییر و طراحی هستند.
6s4k -G16 دستگاه شات پینینگ میللنگ صنایع: دفاعی، خودروسازی، انرژی
دستگاه شات پینینگ میللنگ
| موضوع | توضیحات |
|---|---|
| حداکثر طول قطعه | 4000 mm |
| تعداد و برند ربات | 1 عدد ABB یا معادل آن |
| نوع نازل | Venturi & Lance |
| فشار شات پینینگ | 0.1–0.7 MPa |
| مصرف هوای فشرده | <14 Nm³/min |
| میزان صدا | <80 dB(A) |
| دبی شات پینینگ | 1.3–13.5 kg/min |
*تمامی مشخصات و دادهها بنا به درخواست مشتری قابل تغییر و طراحی هستند.

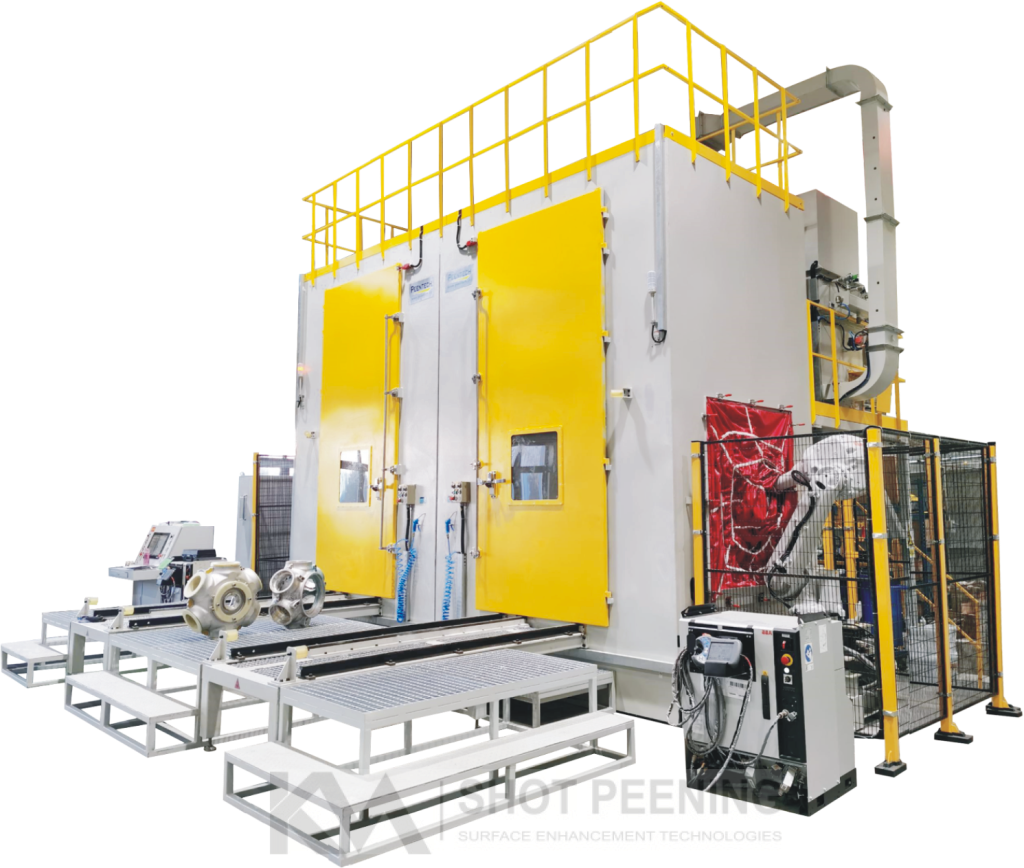

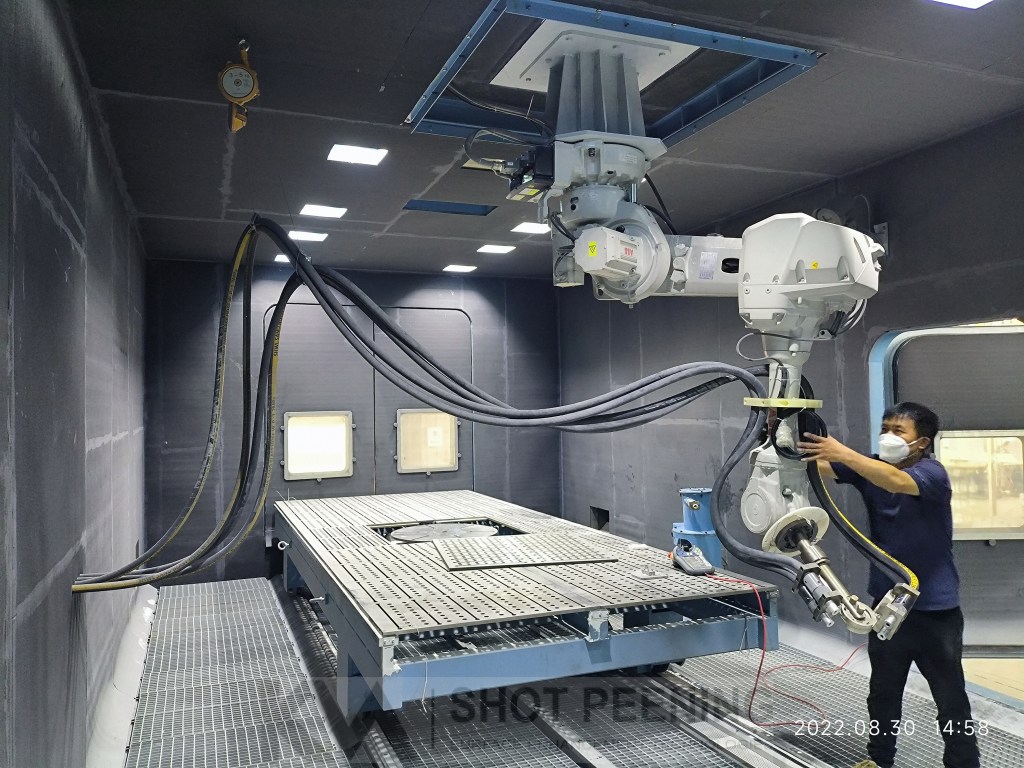

دستگاه شات پینینگ رباتیک برای قطعات با ابعاد بزرگ
صنایع: دفاعی، خودروسازی، انرژی
دستگاه شات پینینگ رباتیک برای قطعات با ابعاد بزرگ
| موضوع | توضیحات |
|---|---|
| ابعاد تقریبی | 4000 × 3000 × 8000 mm |
| تعداد و برند ربات | 1 عدد ABB یا معادل آن |
| فشار شات پینینگ | 0.1–0.7 MPa |
| میز گردان و سیستم حمل قطعه | موجود |
| تعداد نازلها | 4 عدد |
| توان مصرفی | 17 kW |
*تمامی مشخصات و دادهها بنا به درخواست مشتری قابل تغییر و طراحی هستند.

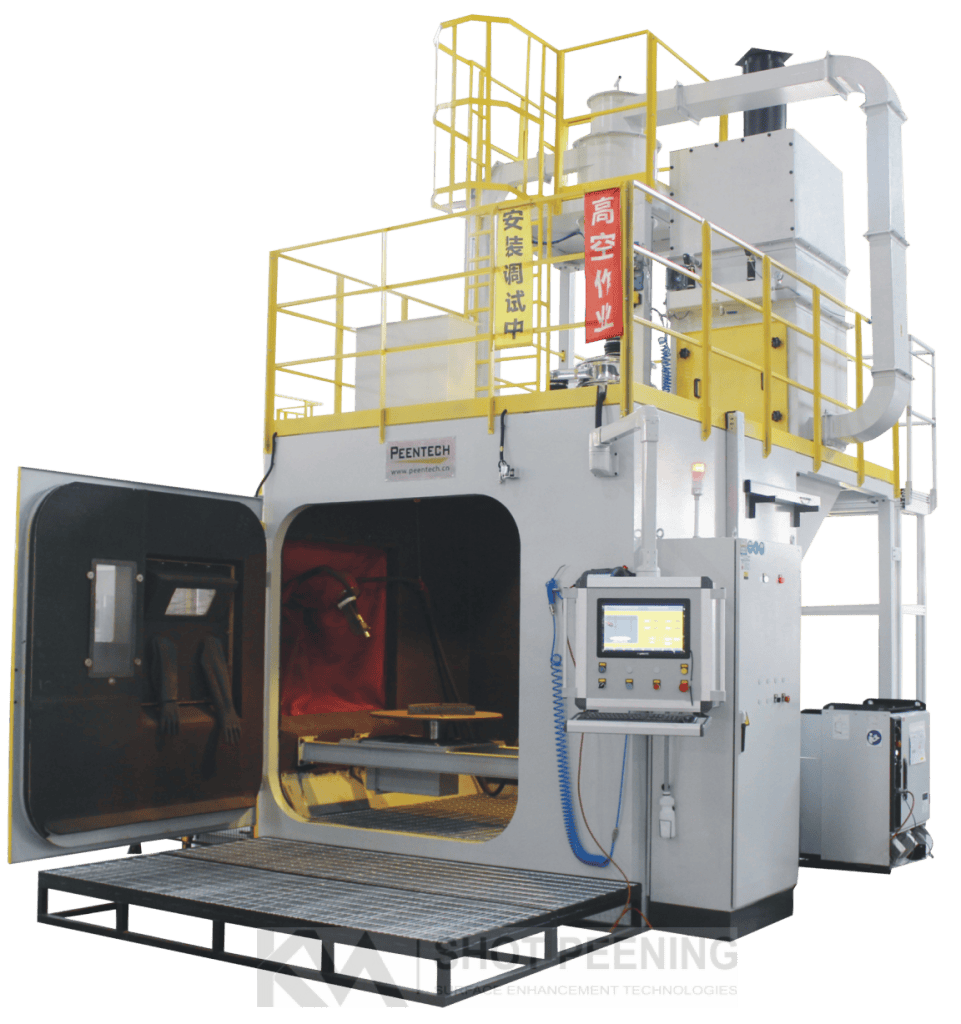

دستگاه شات پینینگ توربینی با میز گردان
دستگاه شات پینینگ توربینی با میز گردان
| موضوع | توضیحات |
|---|---|
| پوشش داخلی | پوشش ورق فولادی منگنزی |
| تعداد میزها | 2 عدد |
| کنترل PLC | موجود |
| توربین | 380 mm – 1 عدد |
| ظرفیت فیلتر گرد و غبار | <5 mg/m³ |
| میزان صدا | <80 dB(A) |
| دبی شات پینینگ | 1.3–13.5 kg/min |
فرآیند شات پینینگ و کنترل شدت آن بر اساس استانداردهای فنی بینالمللی انجام میشود. برای مطالعه استانداردها و منابع فنی مرتبط با Shot Peening میتوانید به SAE International – Peening Standards مراجعه کنید.
در برخی از شرکتهای زیر، دستگاههای شات پینینگ ما مورد استفاده قرار میگیرند:
