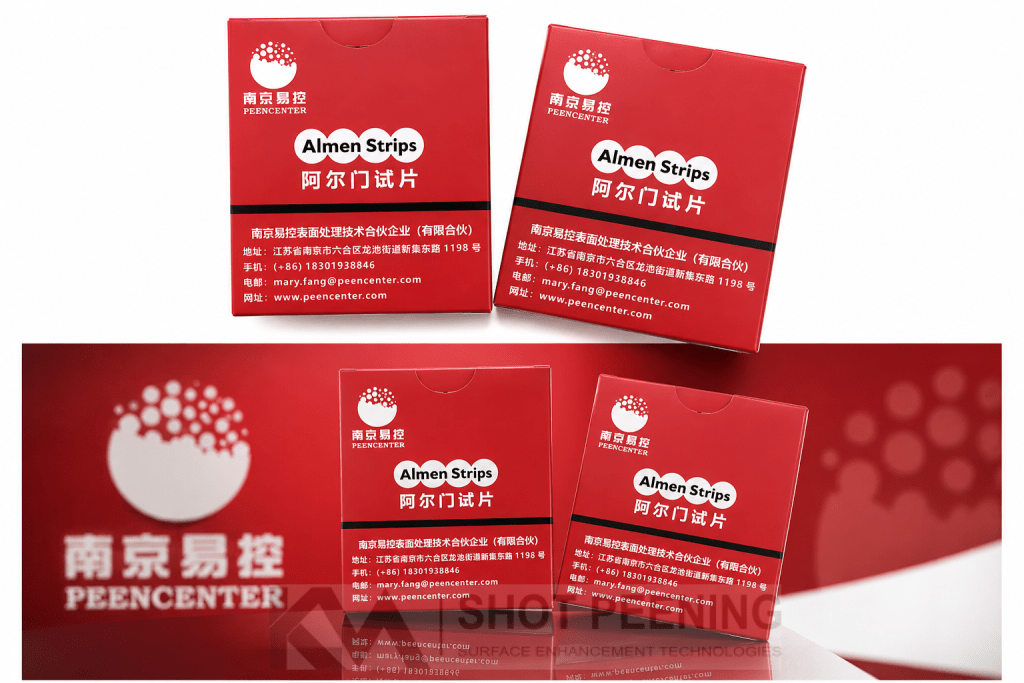

Almen Strip Nedir? Shot Peening Almen Test Şeritleri

Almen Strip, shot peening prosesinde uygulanan peening şiddetinin (Almen intensity) ölçülmesi ve prosesin kontrol edilmesi amacıyla kullanılan standart test şerididir. Shot peening işlemi sırasında test şeridi yüzeyine kontrollü olarak bilye püskürtülür ve oluşan eğrilik Almen Gage ile ölçülür. Uygulama yoğunluğuna ve proses gereksinimlerine göre N, A ve C tipi test şeritleri kullanılır.

Almen Strip Nedir ve Shot Peening İşleminde Nasıl Kullanılır?

Almen Strip, shot peening prosesinde uygulanan bilye bombardımanının etkisini standart ve tekrarlanabilir şekilde değerlendirmek için kullanılan özel bir test şerididir. Almen şeriti, Almen Holder üzerine sabitlenerek parça ile aynı proses parametrelerinde shot peening işlemine tabi tutulur. İşlem sonrasında şerit holder üzerinden çıkarılır ve oluşan ark yüksekliği (arc height) Almen Gage ile ölçülür. Farklı işlem sürelerinde elde edilen ark yüksekliği değerleri kullanılarak saturation curve (doygunluk eğrisi) oluşturulur ve prosesin Almen intensity değeri belirlenir.

Almen Strip Tipleri: N, A ve C

Shot peening prosesinde kullanılan Almen Stripler, farklı intensity seviyelerinin ölçülmesi amacıyla N, A ve C tipi olarak sınıflandırılır. Uygun test şeridi, proses spesifikasyonunda belirtilen intensity aralığına ve uygulanacak shot peening parametrelerine göre seçilir.

N Tipi: Daha düşük Almen intensity değerlerinin ölçülmesinde kullanılan ince test şerididir.

A Tipi: Shot peening uygulamalarında en yaygın kullanılan standart test şeridi tipidir ve orta seviyedeki intensity değerlerinin ölçülmesinde kullanılır.

C Tipi: Daha yüksek Almen intensity değerlerinin ölçülmesinde kullanılan daha kalın test şerididir.

Almen şeritlerin boyut, kalınlık, sertlik ve düzlük toleransları ilgili standartlarda tanımlanır. Doğru Şerid seçimi, Almen intensity ölçümünün güvenilirliği ve shot peening prosesinin tekrarlanabilirliği açısından önemlidir.

SAE J442, Almen test şeridi teknik gerekliliklerini tanımlayan temel standartlardan biridir. Almen test şeritlerinin boyutları, malzeme özellikleri, sertlik, düzlük ve tolerans gibi gereklilikleri bu standart kapsamında değerlendirilir.

SAE J443 ise shot peening prosesinde A.Sp. kullanılarak Almen intensity değerinin belirlenmesine yönelik prosedürü tanımlar. Test sırasında Almen test şeridi, Almen Holder üzerine sabitlenir ve belirlenen proses parametrelerinde shot peening işlemine tabi tutulur. İşlem sonrasında şeritte oluşan ark yüksekliği Almen Gage ile ölçülür. Farklı maruz kalma sürelerinden elde edilen ölçümler kullanılarak saturation curve oluşturulur ve proses intensity değeri belirlenir.

Almen Strip Ölçüleri ve Teknik Özellikleri

Almen Şeritler, shot peening prosesinde güvenilir ve tekrarlanabilir Almen intensity ölçümü yapılabilmesi için kontrollü ölçü, kalınlık, sertlik ve yüzey özelliklerine sahip olmalıdır. N, A ve C tipi Almen test şeritler aynı temel kullanım prensibine sahip olmakla birlikte farklı kalınlıklarda üretilir. Kullanılacak şerit tipi, uygulanacak shot peening prosesinin intensity seviyesine ve ilgili teknik spesifikasyona göre seçilmelidir.

Almen Şeridi Tipi	Kalınlık	Genişlik	Uzunluk
N Tipi	0,79 ± 0,02 mm	18,97–19,05 mm	76,0–76,2 mm
A Tipi	1,29 ± 0,02 mm	18,97–19,05 mm	76,0–76,2 mm
C Tipi	2,39 ± 0,02 mm	18,97–19,05 mm	76,0–76,2 mm

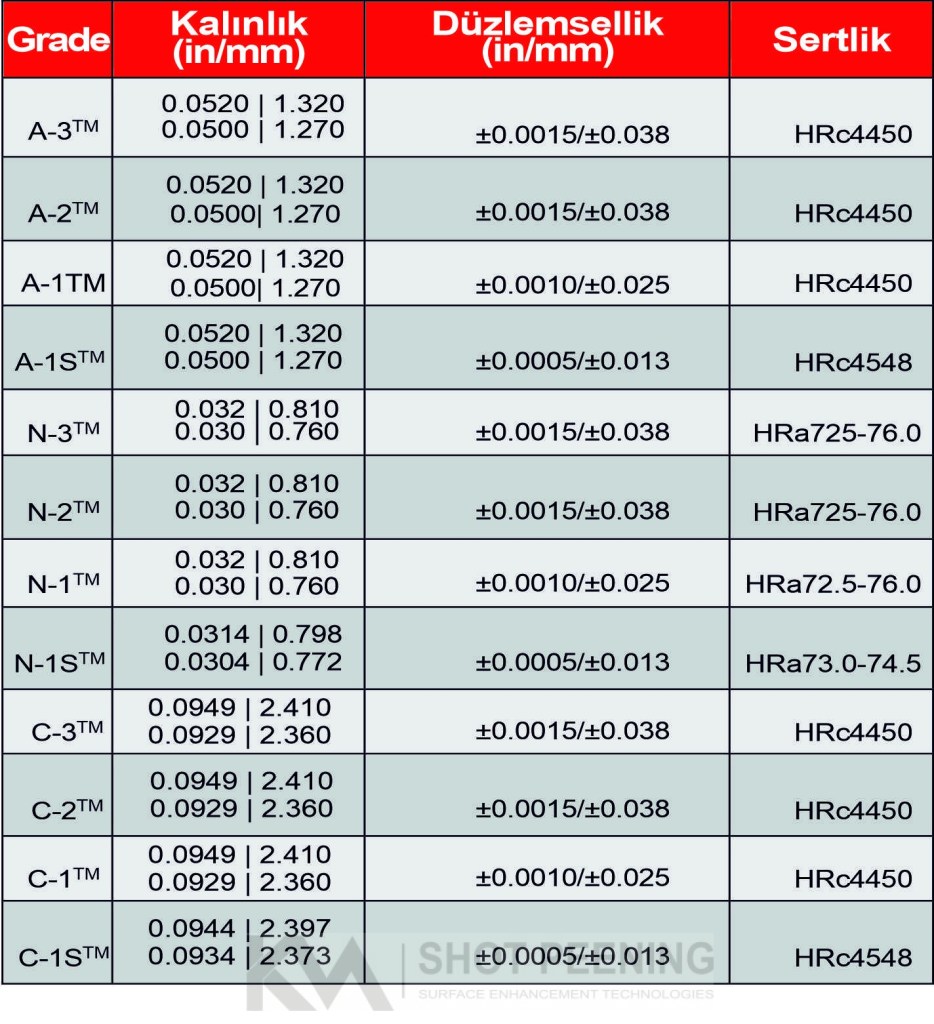

Almen Strip Sertliği ve Kalite Sınıfları

Almen test şeridlerin sertlik, düzlük ve üretim toleransları, Almen intensity ölçümünün doğruluğunu doğrudan etkileyen önemli özelliklerdir. Bu nedenle shot peening proses kontrolünde kullanılan Almen test şeritlerin ilgili standartların teknik gerekliliklerini karşılaması gerekir.

Almen test şeritler üretici ve ürün spesifikasyonuna bağlı olarak farklı kalite sınıflarında sunulabilir. Özellikle havacılık, savunma ve yüksek hassasiyet gerektiren shot peening uygulamalarında kullanılan Şeridlerin sertlik, kalınlık, düzlük ve tekrarlanabilirlik değerleri önem taşır.

Almen Şeridi seçimi yalnızca N, A veya C tipinin belirlenmesiyle sınırlı değildir. Kullanılan test şeridin sertifikasyonu, lot takibi ve ilgili proses spesifikasyonuna uygunluğu da kontrol edilmelidir.

Almen Strip Nasıl Kullanılır?

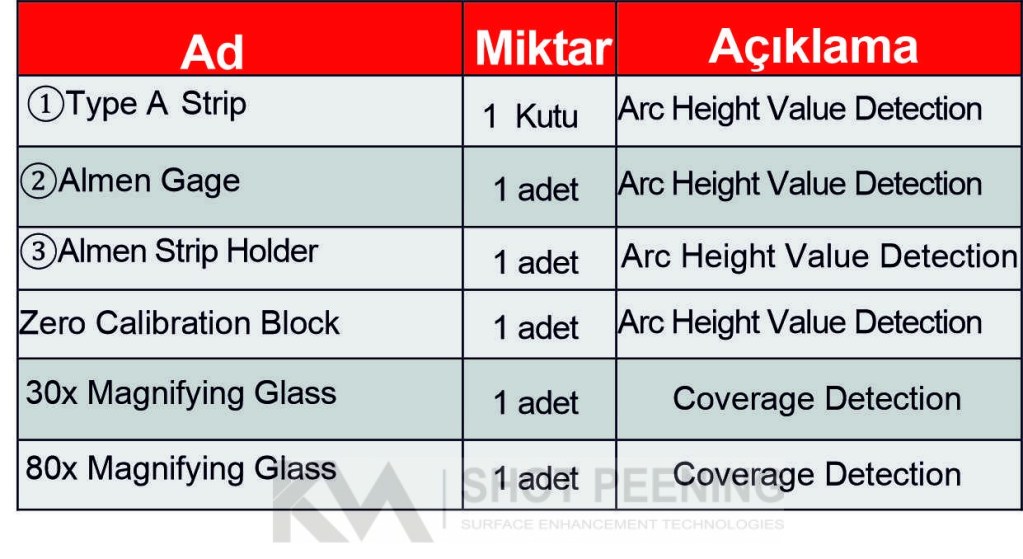

Almen Strip, shot peening prosesinin intensity değerini belirlemek amacıyla Almen Holder üzerine sabitlenerek kullanılır. Test şeridi, parçanın maruz kalacağı shot peening koşullarını temsil edecek konuma yerleştirilir ve belirlenen proses parametrelerinde bilye akışına maruz bırakılır.

Shot peening işlemi tamamlandıktan sonra test şeridi holder üzerinden çıkarılır. Şerit üzerinde oluşan eğrilik Almen Gage kullanılarak ölçülür ve ark yüksekliği (arc height) değeri kaydedilir.
